[Arduino] 아두이노 LED 제어

NukeOlaf 2020. 10. 11. 19:33

void setup() {
  pinMode(8, OUTPUT);
}

void loop() {
  digitalWrite(8, HIGH);
  delay(1000);
  digitalWrite(8, LOW);
  delay(1000);
}

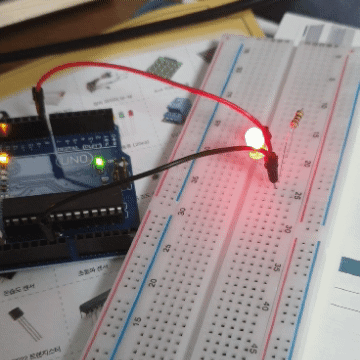

아두이노의 Hello World! 인 LED 제어를 해보았다.

8번 핀을 출력모드로 설정하고, 1초 주기로 HIGH 신호와 LOW 신호를 번갈아가며 출력한다. 전원은 5V 핀으로 출력하고 220Ω 저항을 사용하여 전압을 2V로 다운시켰다.

저항 값 = (입력전압(5)V - 구동전압(2)V / 구동전류(0.020)A = 150Ω



* Arduino Uno R3 보드 사용
